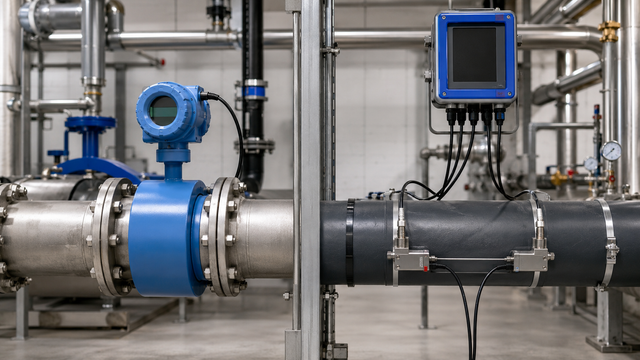

Как выбрать расходомер: электромагнитный или ультразвуковой
Оба типа приборов измеряют расход без подвижных частей, но работают по разным физическим принципам. От выбора технологии зависит точность измерений, стоимость внедрения, требования к монтажу и возможность работы с конкретной средой.
В каталоге ВОГЕЗ представлены расходомеры-счётчики для воды, теплоносителя и технологических жидкостей. Для электропроводящих сред можно рассмотреть электромагнитные расходомеры ВИРС-М, а для акустически проницаемых жидкостей независимо от электропроводности — ультразвуковые модели ВИРС-У.
Как работает электромагнитный расходомер
Электромагнитный расходомер измеряет расход по закону электромагнитной индукции. Когда электропроводящая жидкость движется через магнитное поле, в ней возникает электрический сигнал, пропорциональный скорости потока. По этому сигналу прибор определяет объёмный расход и объём прошедшей среды.
Главное условие работы такой технологии — электропроводность жидкости. Электромагнитные расходомеры подходят для воды, теплоносителя, сточных вод, растворов и других проводящих сред. Они не применяются для газов, пара, масел, нефтепродуктов и других непроводящих жидкостей.
Преимущества электромагнитных моделей
Электромагнитные расходомеры востребованы там, где нужна стабильная точность и надёжная работа в закрытом трубопроводе. У них нет движущихся деталей, поэтому они меньше изнашиваются и не создают дополнительного сопротивления потоку.
К основным преимуществам относятся:
- высокая точность измерений;
- отсутствие подвижных частей;
- полнопроходное сечение;
- минимальная потеря давления;
- устойчивость к загрязнённым проводящим жидкостям;
- возможность передачи импульсных, токовых и цифровых сигналов;
- применение в системах автоматического контроля и управления.
Такие приборы часто выбирают для технического и коммерческого учёта воды, теплоносителя и промышленных растворов.
Как работает ультразвуковой расходомер
Ультразвуковой расходомер определяет расход с помощью акустических сигналов. Прибор измеряет, как ультразвук проходит через поток жидкости, и по изменению параметров сигнала рассчитывает скорость движения среды.
В отличие от электромагнитной технологии, ультразвуковой расходомер не требует электропроводности жидкости. Для него важнее акустическая проницаемость среды, заполненность трубопровода, отсутствие чрезмерного количества пузырьков воздуха и корректные условия монтажа.
Преимущества ультразвуковых моделей
Ультразвуковые расходомеры подходят для разных жидкостей и могут применяться там, где электромагнитный прибор использовать нельзя. Они особенно полезны, если среда непроводящая или её свойства меняются в процессе эксплуатации.
К преимуществам ультразвуковых расходомеров относятся:
- работа с жидкостями независимо от электропроводности;
- отсутствие подвижных частей;
- возможность измерения расхода, объёма и массы;
- применение на больших диаметрах трубопроводов;
- цифровая передача данных;
- использование в системах учёта, контроля и автоматизации.
Такие приборы применяют для воды, теплоносителя, технологических жидкостей и других сред, которые пропускают акустический сигнал.

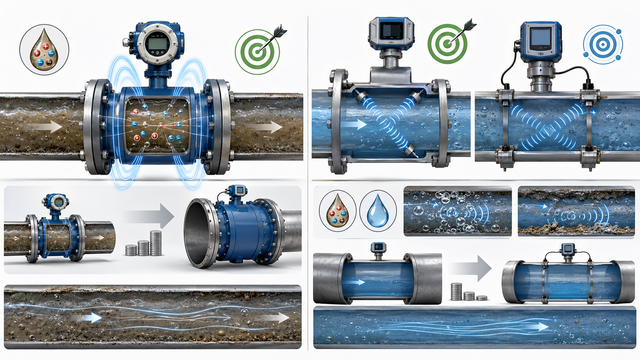

Электромагнитный или ультразвуковой: основные отличия
Главное отличие — требования к рабочей среде. Электромагнитный расходомер работает только с электропроводящими жидкостями. Ультразвуковой расходомер может применяться для жидкостей независимо от электропроводности, если среда акустически проницаема и трубопровод заполнен.
Различается и чувствительность к условиям эксплуатации. Электромагнитный прибор хорошо подходит для проводящих загрязнённых жидкостей и сточных вод. Ультразвуковой расходомер более требователен к правильному монтажу, состоянию стенок трубопровода и наличию пузырьков в потоке.
По точности оба типа могут использоваться для ответственных задач, но итоговый результат зависит не только от технологии. Важны правильный подбор диаметра, диапазона расходов, условий монтажа, прямых участков, температуры, давления и характеристик среды.
Какой расходомер выбрать для воды
Для питьевой и технической воды подходят оба варианта. Если жидкость электропроводная, трубопровод доступен для врезки и нужен стабильный учёт, часто выбирают электромагнитный расходомер. Он хорошо подходит для водоснабжения, тепловых пунктов, производственных объектов и систем контроля расхода.
Ультразвуковой расходомер выбирают, если важна работа с разными типами жидкости, большие диаметры трубопровода или особенности объекта делают ультразвуковую технологию более удобной. При этом нужно учитывать требования к заполнению трубы и качеству акустического сигнала.
Какой расходомер выбрать для теплоносителя
В системах теплоснабжения расходомер часто является частью узла учёта тепловой энергии. Он работает вместе с тепловычислителем и датчиками температуры, поэтому от точности измерения расхода зависит корректность расчёта потреблённого тепла.
Для теплоносителя применяются как электромагнитные, так и ультразвуковые приборы. Электромагнитные модели подходят для проводящего теплоносителя и устойчивой работы в закрытых трубопроводах. Ультразвуковые модели могут быть удобны для объектов, где требуется измерение без зависимости от электропроводности среды или есть специфические требования по диаметрам и условиям эксплуатации.
Расходомер для сточных вод
Сточные воды относятся к сложным средам: в них могут быть взвеси, загрязнения и неоднородный поток. Для таких задач хорошо подходят электромагнитные расходомеры, так как они имеют полнопроходное сечение и не содержат механических элементов, контактирующих с потоком.
Ультразвуковые решения также могут использоваться, но их подбирают с учётом состава среды, количества взвеси, пузырьков и условий прохождения сигнала. Поэтому для сточных вод особенно важно не выбирать прибор только по названию технологии, а учитывать реальные параметры объекта.
Расходомер для технологических жидкостей
Для технологических жидкостей выбор начинается с анализа среды. Нужно знать электропроводность, температуру, давление, вязкость, химический состав, наличие взвесей и требования к материалам, контактирующим с жидкостью.
Если среда электропроводная, можно применять электромагнитный расходомер с подходящими материалами футеровки и электродов. Если жидкость непроводящая, например масло или другой диэлектрик, электромагнитный прибор не подойдёт — в таких случаях рассматривают ультразвуковой расходомер или другой тип измерительной техники.
Коммерческий и технический учёт
Для коммерческого учёта важны точность, наличие необходимых документов, поверка, архивирование данных и совместимость с системой передачи показаний. Прибор должен подходить под требования проекта и организации, принимающей узел учёта.
Для технического учёта требования обычно мягче. Такой расходомер используют для внутреннего контроля, анализа потребления, настройки оборудования и поиска потерь. Но даже в техническом учёте ошибка подбора может привести к неверным выводам, поэтому параметры расхода и среды нужно рассчитывать заранее.
Критерии подбора расходомера
Перед покупкой стоит проверить основные параметры:
- Тип рабочей среды и её электропроводность.
- Диаметр трубопровода и фактический диапазон расходов.
- Температуру и давление.
- Вязкость, наличие взвесей, пузырьков и отложений.
- Требуемую точность измерений.
- Возможность остановки потока для монтажа.
- Длину доступных прямых участков.
- Материалы футеровки, электродов и корпуса.
- Выходные сигналы и интерфейсы связи.
- Требования к поверке и обслуживанию.
- Условия эксплуатации: помещение, улица, влажность, вибрации.
- Совместимость с АСУ, АСКУЭ или диспетчеризацией.
Главная ошибка — подбирать расходомер только по диаметру трубы. Прибор должен соответствовать реальному диапазону расходов. Если диапазон выбран неправильно, измерения будут неточными даже при качественном оборудовании.
Когда выбрать электромагнитный расходомер
Электромагнитный расходомер стоит выбирать, если среда электропроводная: вода, теплоноситель, сточные воды, растворы или другие проводящие жидкости. Это хороший вариант для узлов учёта, технологических линий и систем автоматизации, где важны стабильность показаний, отсутствие подвижных частей и передача данных в систему управления.
Когда выбрать ультразвуковой расходомер
Ультразвуковой расходомер подходит, если жидкость не является электропроводной или параметры среды делают электромагнитную технологию неприменимой. Его также рассматривают для больших диаметров, объектов со сложными условиями монтажа и задач, где важна работа с разными жидкостями без привязки к их электропроводности.
Как принять правильное решение
Выбор между электромагнитным и ультразвуковым расходомером зависит не от того, какая технология «лучше», а от условий конкретного объекта. Для проводящей воды, теплоносителя и сточных вод часто оптимален электромагнитный прибор. Для непроводящих или переменных по составу жидкостей — ультразвуковой.
Чтобы расходомер работал точно и стабильно, перед подбором нужно собрать исходные данные по среде, трубопроводу, расходу, температуре, давлению и требованиям к передаче сигналов. Такой подход помогает выбрать прибор, который корректно измеряет расход, подходит для эксплуатации и не потребует переделки узла после монтажа.
